基本变压器是由两个线圈（绕组）构成的一种电气元件，FQPF630两个线圈通过电磁相互耦合产生一个互感，将功率从一个绕组传输到另一个绕组。
    在学完本节后，应该能够描述变压器的构造及其如何工作：
    ①对一个基本变压器的各个部分进行识别。
    ②讨论磁芯材料的重要性。
    ③给出初级绕组和次级绕组的定义。
    ④给出匝数比定义。
    ⑤讨论绕组的方向对电压极性的影响。

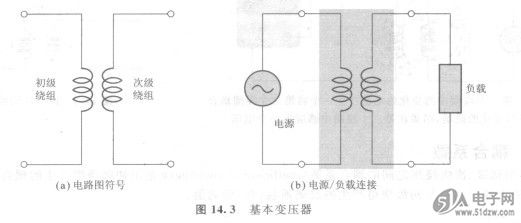

    图14.3(a)给出了一个变压器的原理图。如图所示，一个线圈称为初级绕组(primary winding)，另一个线圈称为次级绕组( secondary winding)。在正常工作状态下，将电源电压加到初级绕组上，将负载连接到次级绕组上，如图14. 3(b)所示。初级绕组是输入绕组，次级绕组是输出绕组。一般都是说变压器有电压源的一边为初级(primary)，有感应电压的一边为次级(secondary)。
    图14.3基本变压器

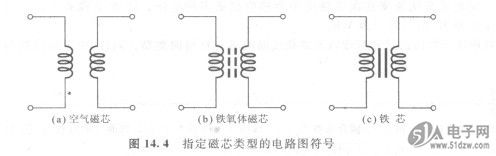

    变压器的绕组是在磁芯上绕制而成的。磁芯既提供绕组放置线圈的物理结构，又提供磁通路，以便磁通都集中在线圈附近。图14.4给出了各种变压器的电路图符号。
