示波器是观察和测量波形的广泛使用并且通用的测试仪器。
    在学完本节后，应该能够使用示波器来测量波形：
    ①认谀普通示波器的控制部分。
    ②测量波形的振幅。
    ③测量波形的周期和频率。

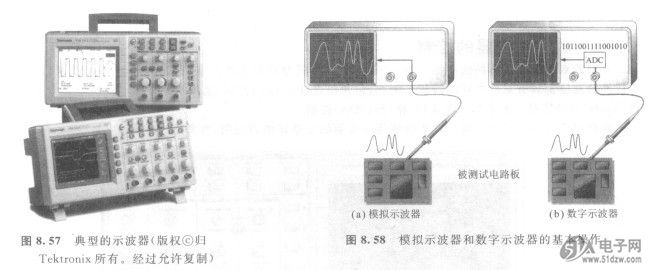

    示波器( oscilloscope)是在屏幕上跟踪所测量的电信号波形的基本的图形显示设备。OP215GS在大多数应用中，图形显示出信号是如何随着时间变化的。显示屏幕的垂直轴代表电压，而水平轴代表时间。利用示波器可以测量信号的振幅、周期和频率，而且还可以确定脉冲波形的脉宽、占空比、上升时间和下降时间。大多数的示波器同一时间在屏幕上至少可以显示两个波形，这样就可以观察它们之间的时间关系。典型的示波器如图8.57所示。
    两种基本的示波器（模拟的和数字的）可以用来观察数字波形。模拟示波器是当电子束移过屏幕时，直接利用被测量的波形控制阴极射线管( CRT)的电子束的上下移动来工作的，结果，电子柬在屏幕上画出了波形的图形，如图8. 58(a)所示。数字示波器通过模数转换器(ADC)的采样过程，将被测量的波形转换成数字信号，然后数字信号在屏幕上用来重建波形，如图8. 58(b)所示。


    图8.58模拟示波器和数字示波器的基本操作
    与模拟示波器相比，数字示波器越来越多地被广泛使用。然而，无论哪一种示波器都可以在许多应用中使用，每一种类型的示波器各有其特点，使得它们更加适合特定的场合。模拟示波器能够在波形出现的时候“实时地”显示波形。数字示波器对于测量随机出现的或单次的瞬间脉冲是非常有用的。而且，由于被测量波形的数字信号可以存储在示波器中，因此可以在随后某个时间来观看、打印或者利用计算机或其他手段来进一步分析。
