放大器中同时存在着直流量和交流量。K7805-1000直流量决定放大器静态工作点，交流量表示信号的传递，表明放大作用（所谓放大是针对交流量而言）。因此，对放大器的分析分别需要进行直流分析和交流分析，这就涉及画出放大器直流通路和交流通路的问题，其画法如下。
    ①直流通路：直流通路是放大器输入回路和输出回路直流电流的流经的途径。画直流通路时，可将电容器视为开路，其他不变。图2.2.1所示放大器直流通路如图2.2.4所示。直流通路仅用于分析和计算放大器的静态工作点。
    ②交流通路：交流通路是放大器交流信号流经的途径。画交流通路时，可将电容器短路、直流电压源（内阻小，交流压降忽略不计）视为对地短路，其余元件照画。图2.2.5即为图之．2.1所示放大器的交流通路。
    (2)从图2.2.3(a)和(g)波形图可以看出，输出信号电压vo比输入信号电压q幅度大很多——这就是放大器的放大作用；输出信号电压口。和输入信号电压ui相位相反(相位差为180。)——这就是放大器的反相作用。

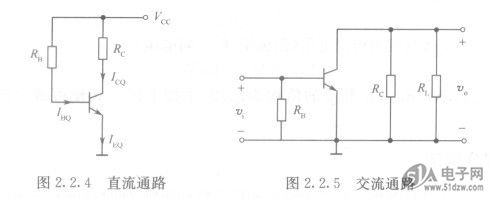

    图2.2.4直流通路    图2.2.5交流通路
    必须指出，放大的表面现象是把输入信号幅度由小变大了，但是，这并不能说明放大器可以产生或增加新的能量，只是运用了三极管基极电流微小变化可引起集电极电流较大变化的控制作用。整个电路的能量来源是电源VcC，放大的本质是一个能量转换过程，是三极管在输入信号的控制下将电源Vcc提供的直流能量转换为输出交流能量的过程。
