制作印刷电路板，先要确定板尺寸，
    然后安排元件位，照图连线是重点，
    引线宽窄应一致，避免相交尽量简，
    复印电路描好板，腐蚀、修板、打孔完。
    下面以图6 P28所示三路循环灯为例，IXFT20N80介绍印制电路板的制作步骤。

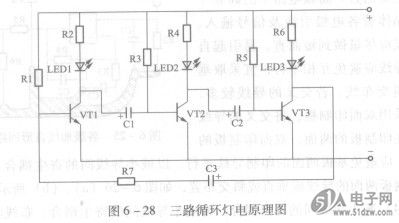

     图6 -28三路循环灯电原理图


    (1)确定印制电路板的形状和尺寸。主要是根据机壳和主要元器件来确定。形状一般为长方形，也有正方形或多边形的，尺寸不宜过小。
    (2)初步确定各元器件的位置。三路循环灯电路分为三级，取从左到右的信号流程方向（也可取其他方向），安排元器件的位置，然后依次将各元器件在电路板上的位置初步画下来，同时确定电路板安装固定孔。如图6 -29所示。

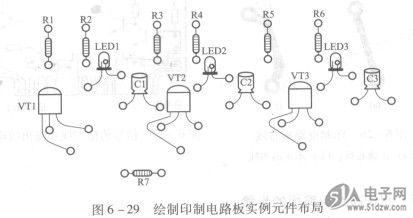

    图6 -29绘制印制电路板实例元件布局

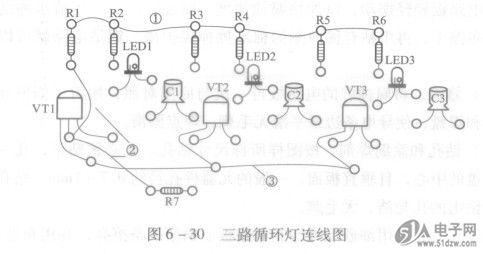

    (3)画草图。按照电路图，画出各元器件之间的连接线，如图6- 30所示。线与线不能交叉，如遇交叉必须设法绕行，并适当调整有关元器件的相对位置。这一步工作最关键，有些复杂电路往往要反复几次调整元器件位置才能完成。
