某台海尔25F3A -T型彩色电视机（超级芯片TMPA8803机芯）出现伴音声小。
    分析与检修：该机伴音功放电路如图5-91所示。TMPA8803(N204)的4脚输出音频信号，经C103、C704耦合至伴音功放集成电路N701(TDA2611)的7脚。测得N701各脚电压正常。M25P32-VMP6G从C703左端注入干扰信号，噪声较大，但从C703右端注入干扰信号时，噪声较小。检查C703正常，于是怀疑静音控制管V701工作异常。断开V701的集电极c后试机，伴音恢复正常。

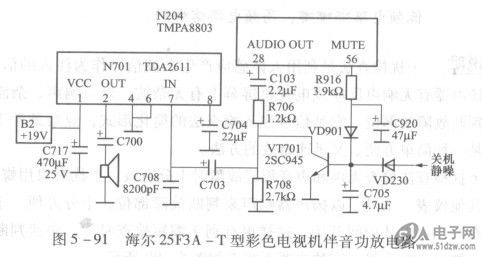

     图5 -91海尔25F3A -T型彩色电视机伴音功放电路


     V701基极既通过VD901、R916与N204的56脚（静音控制端）相连，又通过VD230与关机静噪电踣相连。为迅速判定故障元件，接上V701集电极c，依次断开VD901、VD230试机，伴音仍声小，可见故障应在V701自身。更换V701后故障排除。
    在实际维修中发现，该机芯彩电中V701 (2SC945)损坏率较高，通常为c、e极间漏电，表现出的故障现象为无伴音、伴音小或伴音沙哑。
