用指针式万用表判断旧干电池
    用表检测旧电池，测量电压要合适，
    还测瞬间短路流，不能使用电流低。
    用万用表判断旧干电池时，要分别测量电池的电压与短路电流。AT91SAM9G20-CU测电压时，将万用表的量程开关拨至直流电压2. 5V挡，红表笔接被测电池的正极，黑表笔接其负极。对于新电池而言，实测电压应略高于标称电压，而旧电池的实测电压一般在1. 2V以上，如图5-63 (a)所示，图中实测电压为1. 35V。若低于此电压值，使用效果明显降低。仅仅测出电压是不够的，还要测一下该电池的短路电流。方法是将万用表的量程开关拨至万用表的最大直流电流挡，如500mA或lOOOmA等，因万用表型号不同而不同，用红表笔接待测电池正极，黑表笔接其负极。表笔接触电池的瞬间读取指示电流值，能正常供电的电池，其短路电流应大于200mA，否则认为被测电池已基本耗尽，如图5 -63 (b)、(c)所示。


    在测电池的短路电流时，时间要尽可能短，这不仅有利于保护万用表，而且能减小电池耗电，延长电池的使用寿命。

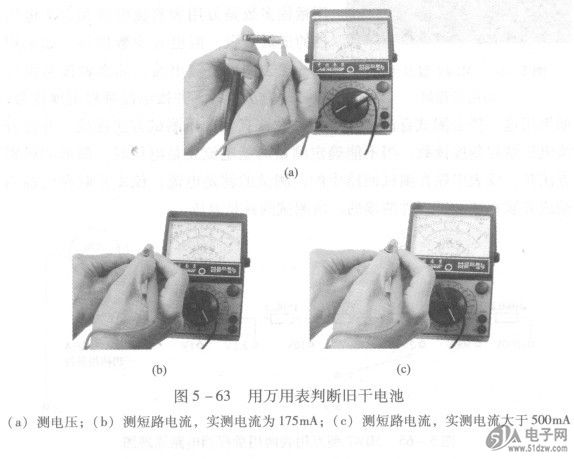

    图5 -63用万用表判断旧干电池
