CD4066四双向模拟开SR1660关集成电路的引脚排列如图2-5所示。

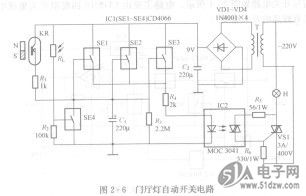

    门厅灯自动开关电路如图2-6所示。IC1是一块模拟开关CD4066，其中的SE1、SE2、SE3电子开关用于延时，并经R。驱动光耦合器IC2和晶闸管VS1，以便对照明灯H进行控制。电子开关SE4与光敏电阻RL等元件构成环境光线检测电路。KR为干簧继电器，其触点为动断状态，它与Ri、R。及C．构成充放电回路。干簧继电器KR及全部电路安装在门框上，在房门对应的位置上固定小型永久磁铁，形成磁控开关，当门关闭对，在永久磁铁的作用下，干簧继电器KR的触点断开，使电子开关SE1～SE3的控制端经R。接地，所以SE1～SE3处于断开状态，IC2及VS1均为阻断，照明灯H不亮。

    夜晚，当有人推门人内时，永久磁铁远离干簧继电器KR，使KR的触点闭合，此时，9V电源经Ri向Cl充电，当Cl很快充电到9V时，SE1～SE3控制端变为高电平，使SE1～SE3闭合，电压经SE1～SE3及R4加到IC2，使IC2内的发光二极管发光，并触发内部的双向晶闸管导通，VS1也随之导通，门厅照明灯H被点亮，实现了门开自动点亮灯的功能。房门关闭后，C，上的电压降低到SE1～SE3的开启电压时，SE1～SE3恢复到断开状态，导致IC2截止，VS1关断，灯H熄灭，电路完成了延时自动关灯的功能。
    电路中的RL及R2和SE4构成光控电路。白天，光敏电阻RL阻值较小，使SE4关闭，SE1～SE3的控制端处于低电平，因而无法闭合，灯H自然不会点亮。夜晚时，RL的阻值增大，SE4断开，解除了光控作用。
