声控定时电路

发布时间:2013/10/5 13:02:48 访问次数:931

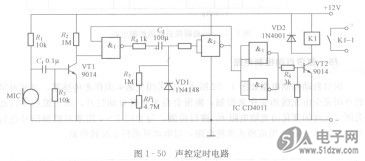

    声控定时电路如图1- 50所示。电路中的NAND256W3A2BN6E与非门1、2组成一只单稳态电路,它需要的低电平触发信号是由驻极话筒MIC输出信号使VT1导通瞬间完成的。声控定时的时间由单稳态电路的暂态时问确定,C2为定时电容,调节RP]可使定时时间从lOmin到th可调。
    平时,与非门1的两个输入端均处于高电平,其输出端为低电平,与非门2输出为高电平,再经与非门3、4并联反相输出低电平,使VT2截止,继电器Kl不工作,其触点Kl-l处于动合状态。
    当控制的声音传人MIC后,MIC输出音频信号,经Cl触发VT1导通,而使VT1集电极电位降得很多,该低电平触发单稳态翻转而进入暂态。与此同时,该低电平经与非门3、4反相后输出高电平,使VT2导通,继电器Kl得电工作,其触点Kl-l闭合,被控电路工作。
    在单稳电路的暂态时间内,任何声控信号都无法触发单稳态电路,要一直等到C2充电完毕,暂态状态才能结束。此时,与非门2又输出高电平,与非门3、4又输出低电平,继电器Kl因失电而停止工作,其触点Kl-l断开,被控电路停止工作,电路处于等待第二次声控触发的状态。



    声控定时电路如图1- 50所示。电路中的NAND256W3A2BN6E与非门1、2组成一只单稳态电路,它需要的低电平触发信号是由驻极话筒MIC输出信号使VT1导通瞬间完成的。声控定时的时间由单稳态电路的暂态时问确定,C2为定时电容,调节RP]可使定时时间从lOmin到th可调。
    平时,与非门1的两个输入端均处于高电平,其输出端为低电平,与非门2输出为高电平,再经与非门3、4并联反相输出低电平,使VT2截止,继电器Kl不工作,其触点Kl-l处于动合状态。
    当控制的声音传人MIC后,MIC输出音频信号,经Cl触发VT1导通,而使VT1集电极电位降得很多,该低电平触发单稳态翻转而进入暂态。与此同时,该低电平经与非门3、4反相后输出高电平,使VT2导通,继电器Kl得电工作,其触点Kl-l闭合,被控电路工作。
    在单稳电路的暂态时间内,任何声控信号都无法触发单稳态电路,要一直等到C2充电完毕,暂态状态才能结束。此时,与非门2又输出高电平,与非门3、4又输出低电平,继电器Kl因失电而停止工作,其触点Kl-l断开,被控电路停止工作,电路处于等待第二次声控触发的状态。
