高频信号发生器电路
发布时间:2013/10/5 12:00:34 访问次数:719

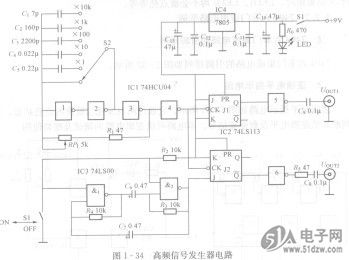

高频信号发生器M160N电路如图1-34所示。六非门74HCU04中的非门1、2、3组成环形振荡器，C．～C。决定振荡频率的分段，电位器RP，用来实现频率的连续调节。由于74CU04为高速数字集成电路它的工作频率可达60MHz以上，因而高频振荡的最高频率可达23MHz，振荡频率的下限为270Hz。非门4为高频振荡器的缓冲级，它输出的高频信号分为两路，一路经JK触发器1分频后获得占空比为1：1的方波，经非门5输出未经调制的高频信号；另一路作为时钟脉冲控制JK触发器2，利用输入到J端的低频信号去调制时钟脉冲，在非门6的输出端可得到被调制的高频信号。
