电流路径叫电路，基本组成为三部，
    电流、负载、中间环，绘制电路图形符。
    电路工作三状态，通路、断路与短路，
    正常工作为通路，开路断路电流无，
    电路短路电流大，烧毁电源要保护。

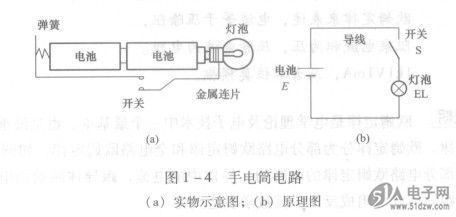

    图1-4是手电筒电路。它有一个电灯泡，NAND02GW3B2DN6E通过金属导体和开关与干电池相连接。把开关闭合，灯泡有电流通过就会发光，把开关断开，灯泡便熄灭。这种把电源（电池）、用电负载（电灯泡）、开关用导线连接起来组成的电流的路径叫做电路。
    电源的作用是提供电能；开关、导线的作用是控制和传递电能，称为中间环节；电灯泡是消耗电能的用电器，能将电能转变为光能，称为负载。因此，电路是由电源、中间环节和负载三部分组成的。


    图1 -4 (a)所示为实物电路示意图。使用实物图来绘制电路很不方便，为此人们就用一些简单的图形符号代替实物的方法来匦电路，这样画出的图形就称为电路原理图，如图1-4 (b)所示。

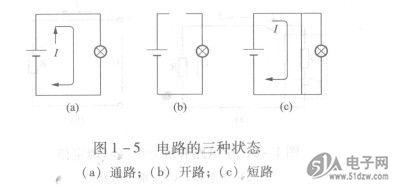

    正常接通的电路叫做通路，如图1 -5 (a)所示。电流可以从电源正极经过导线、开关、用电器回到电源负极。
    断路又称为开路，如图1 -5 (b)所示。全部电路或部分电路无电流流过而停止工作，这种现象包括元件本身的引线断开、虚焊、漏焊等。出现断路故障时，负载不能正常工作。


    电源直接被导线连通的电路叫做短路，如图1-5(c)所示。如干电池的正、负极直接被导线（或金属）连通就会造成短路，电容器击穿等也会造成短路故障。一般电阻不易出现短路故障，但如果将大阻值电阻误装器雾墨雾成了很个阻值的电阻也会出现短路故障。
    短路电流要比正常时大许多倍，可能会造成电源或其他元器件的损坏，电路短路电流为了防止短路引起的大电流烧毁电源，通常在电路中安装熔断器或其他自动保护装置。
