整机的调试与故障检测

发布时间:2013/9/17 21:27:39 访问次数:651

    本节以收音机为例,FQPF7N60C介绍整机的调试与故障检测的基本方法。要保证收音机各项性能指标达到技术要求,收音机组装或维修后都应当按照调试工艺规程进行调试。收音机调试包括各级静态工作点的调整、各级中周的调整、频率范围的调整和同步跟踪调整等内容。
    调试所用仪表及器材主要有高频信号发生器(配有环形天线)、晶体管毫伏表(DA-16型)、直流稳压电源(或1.5 V干屯池)、万用电表各一台,无感起子一把,调试棒(铜铁棒)一支,高频白蜡适量。

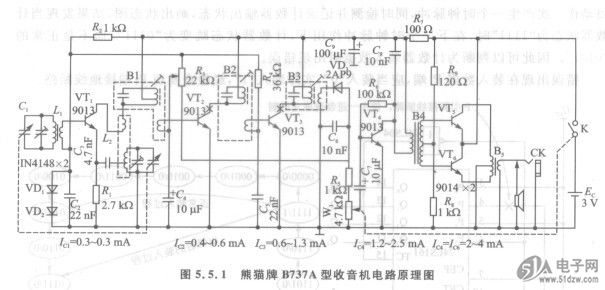

    一个小型超外差式收音机的电路原理图如图5. 5.1所示,在这个电路中,共使用了6只晶体管,VT,及其外围元件组成变频电路,完成高放、本振和混频;VT2、VT3是两级中频放大电路,通过VD。把音频信号检波出来;VT。为前置低频放大级;VTs、VT。组成乙类推挽功率放大器,由变压器推动喇叭发声。本机是袖珍机型,元器件密度较大,采用立式装配方式。静态工作点的调整
    静态工作点调整是在收音机没有外来输入信号的情况下,调整各级晶体管的偏置电阻使其工作点达到规定值。因此,静态调整时,应将双连电容器短路或将其动片全部旋入或旋出以确保电路处于无输入信号的状态。为了隔离外来的收音信号对直流调试的影响,采用从后往前逐级安装,并在安装的同时调试静态工作点。
    首先安装电池卡子、可变电容器和电位器等需要机械固定的元件;然后,除了6只晶体管以外,将其他元器件全部装焊好。为了防止焊接短路或虚焊,并为后面的调机打下测量基础,先检查一下此时的总电流:断开电源开关K,装上电池,用电流表跨接在K的两端,应测得总电流约为2.5mA。

    本节以收音机为例,FQPF7N60C介绍整机的调试与故障检测的基本方法。要保证收音机各项性能指标达到技术要求,收音机组装或维修后都应当按照调试工艺规程进行调试。收音机调试包括各级静态工作点的调整、各级中周的调整、频率范围的调整和同步跟踪调整等内容。
    调试所用仪表及器材主要有高频信号发生器(配有环形天线)、晶体管毫伏表(DA-16型)、直流稳压电源(或1.5 V干屯池)、万用电表各一台,无感起子一把,调试棒(铜铁棒)一支,高频白蜡适量。


    一个小型超外差式收音机的电路原理图如图5. 5.1所示,在这个电路中,共使用了6只晶体管,VT,及其外围元件组成变频电路,完成高放、本振和混频;VT2、VT3是两级中频放大电路,通过VD。把音频信号检波出来;VT。为前置低频放大级;VTs、VT。组成乙类推挽功率放大器,由变压器推动喇叭发声。本机是袖珍机型,元器件密度较大,采用立式装配方式。静态工作点的调整
    静态工作点调整是在收音机没有外来输入信号的情况下,调整各级晶体管的偏置电阻使其工作点达到规定值。因此,静态调整时,应将双连电容器短路或将其动片全部旋入或旋出以确保电路处于无输入信号的状态。为了隔离外来的收音信号对直流调试的影响,采用从后往前逐级安装,并在安装的同时调试静态工作点。
    首先安装电池卡子、可变电容器和电位器等需要机械固定的元件;然后,除了6只晶体管以外,将其他元器件全部装焊好。为了防止焊接短路或虚焊,并为后面的调机打下测量基础,先检查一下此时的总电流:断开电源开关K,装上电池,用电流表跨接在K的两端,应测得总电流约为2.5mA。
