公共电源耦合干扰及其抑制
发布时间:2013/9/14 20:59:37 访问次数:959
当多级电路共用一个供电电源时，T-7525-EC由于电源内阻不可能为0，各级信号电流流过电源时，会在电源内阻和引线电感上产生电压降，这个交流信号电压降会随直流送往其他各级，如图4.8.3所示。对于多级级联电路，这种寄生耦合有可能形成寄生正反馈，产生自激振荡。
图4.8.2输入级一点接地
图4.8.3电源内阻产生的寄生耦合
采用如图4.8.4所示的去耦滤波电路，可以减小这种寄生耦合。图中电解电容并联一个小容量电容是为了消除电解电容的高频寄生电感的影响。
图4.8.4去耦滤波电路
当多级电路共用一个供电电源时，T-7525-EC由于电源内阻不可能为0，各级信号电流流过电源时，会在电源内阻和引线电感上产生电压降，这个交流信号电压降会随直流送往其他各级，如图4.8.3所示。对于多级级联电路，这种寄生耦合有可能形成寄生正反馈，产生自激振荡。

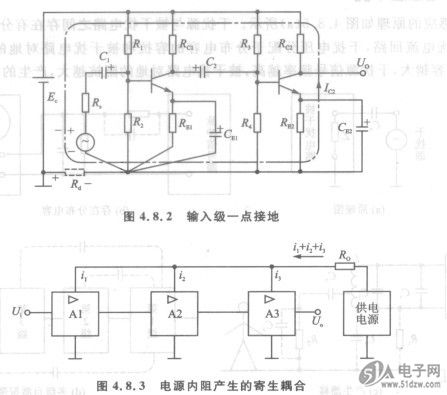

图4.8.2输入级一点接地
图4.8.3电源内阻产生的寄生耦合
采用如图4.8.4所示的去耦滤波电路，可以减小这种寄生耦合。图中电解电容并联一个小容量电容是为了消除电解电容的高频寄生电感的影响。

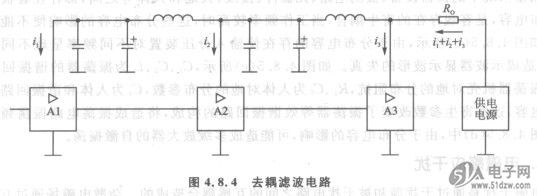

图4.8.4去耦滤波电路
