1．用  途
    测试仪器。
    2．原  理
    电路如图5.8所示。74LCX245MTCX这个电路采用9V电池供电，消耗电流4mA。它可以测试最小电压为lOmV，最高频率为lOOkHz的信号。信号经过Ri、Cl、C2到缓冲器T．的栅极，D1、D2用来保护T1，防止栅极电压过高，T1的源极输出信号通过施密特触发器A，转变为方波信号，A1的迟滞电压约18mV。然后信号经2分频器IC2和三个10分频IC1、IC2和C3，输出由开关S。选择。信号触发单稳态触发器IC3 (7555)，IC1输出幅度为2.5V，脉冲宽度固定的脉冲信号经过R，z、C1后转换成直流电，其直流分量与输入信号的频率成正比，A2和T1是电压一电流转换器，使通过电流表M的电流与输入信号的频率成正比。C2可以提高在较低频率下的读数精度。

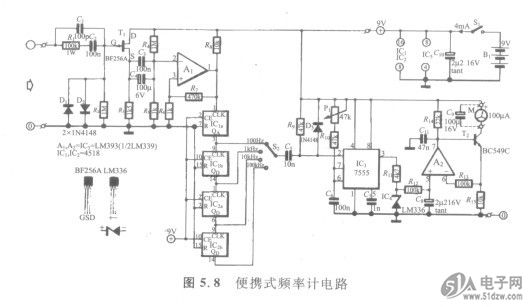

    图5.8便携式频率计电路
    电路的校准非常简单，输入50Hz的信号（市电），范围选择开关S2置于100Hz处，调节P1使电流表M指示为满量程的1/2，电路校准完毕。
