1．用  途
    信号产生电路。
    2．原  理

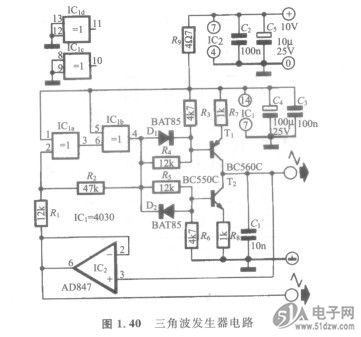

    电路如图1. 40所示。在脉冲周期调制器(PDM)中，74HC165N要求调制三角波具有非常好的线性和良好的对称性。这个电路是一个方波／三角波振荡器，由一个施密特触发器控制恒流源对电容器进行用电和放电，将方波转换为三角波。由Ti组成的正电流源决定电容器CI的充电电流，由T2组成的负电流源决定Cl的放电电流。施密特触发器由连接成非门的异或门IC1。和IClb组成，R，和R2决定施密特触发器的迟滞量。


    触发器的输出交替地使Ti和T2导通，如果IClb输出高电平，T2导通，Ti截止。如果IClb输出低电平，T．导通，T2截止。Cl的电压不能超过T，和T2的基极电压，输出三角波的最大幅度为2.5Vp，(电源电压为10V)。
    IC2 (AD 847)是一个高速运算放大器，压摆率为200V/lus，其功能是输入与输出间的缓冲隔离器。如果需要校正输出三角波的对称性，可将一个低阻值(1kQ)酌预调电位器串接在R。或R。支路，同时电阻R3或R6的阻值相应地减少电位器阻值的一半。
    这个信号发生器能够工作到300kHz，图1.40所示的元件数值使得电路输出信号的频率为38kHz。改变Cl的值能够改变输出信号的频率。该电路电源电压为10V，电路消耗电流8mA。
