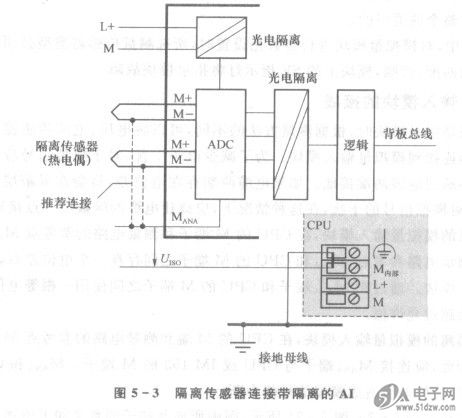

隔离传感器不能与本地接地电线连接，BT138-600E隔离传感器应无电势运行。对于隔离传感器，在不同传感器之间会引起电位差，这些电位差可能是干扰或传感器的本地布置情况造成的。为了防止在具有强烈电磁干扰的环境中运行时超过UCM的允许值，建议将M-与MANA连接，而对于2线电流型测量传感器和电阻型传感器，切勿将M-和MANA互连。连接电路如图5-3和图5-4所示。


    连接非隔离传感器
    非隔离传感器可以与本地接地电线连接（本地接地）。使用非隔离传感器时，请务必将MANA连接至本地接地。由于本地条件干扰，在本地分布的各个测量点之间会造成电位差UCM（静态或动态）。若电位差U。M超过允许值，必须在测量点之间使用等电位连接导线。如果将非隔离传感器连接到光隔离的模块，如图5-5所示，则CPU既可以在接地模式下运行，也可以在未接地模式下运行。如果将非隔离的传感器连接到不带隔离的模块，如图5-6所示，则CPU只能在接地模式下运行。非隔离的二线变送器和非隔离的阻性传感器不能与非隔离的模拟输入一起使用。

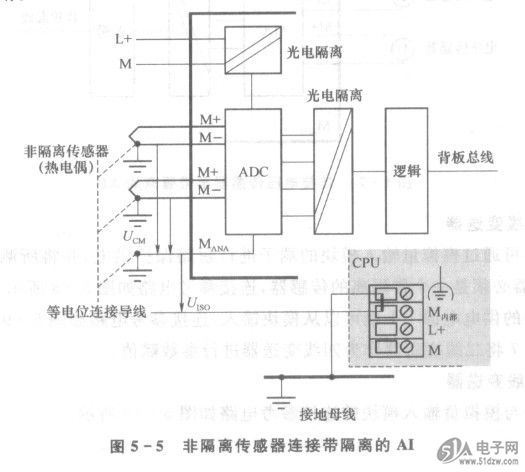

    图5-5非隔离传感器连接带隔离的AI
