晶闸管控制极电流的影响解说
发布时间:2013/8/21 19:22:30 访问次数:587
在晶闸管G、K极之间加上正向电压后，ALD20G48N-L晶闸管便容易导通，如图10-23所示是晶闸管控制极电流尼对晶闸管正向转折电压影响的曲线。

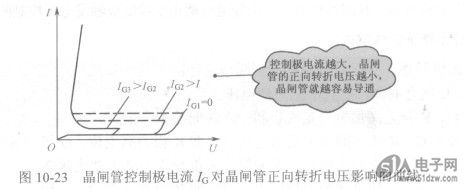

图10-23晶闸管控制极电流坫对晶闸管正向转折电压影响的曲线
某型号晶闸管在坫=O时，正向转折电压UB0=800V。在k=5mA时，正向转折电压UB0=200V。在尼=15mA时，正向转折电压UB0=5V。
晶闸管主要参数解说
如表10-16所示是晶闸管主要参数解说。
表10-16晶闸管主要参数解说
在晶闸管G、K极之间加上正向电压后，ALD20G48N-L晶闸管便容易导通，如图10-23所示是晶闸管控制极电流尼对晶闸管正向转折电压影响的曲线。
图10-23晶闸管控制极电流坫对晶闸管正向转折电压影响的曲线
某型号晶闸管在坫=O时，正向转折电压UB0=800V。在k=5mA时，正向转折电压UB0=200V。在尼=15mA时，正向转折电压UB0=5V。
晶闸管主要参数解说
如表10-16所示是晶闸管主要参数解说。
表10-16晶闸管主要参数解说
