线性恒流LED驱动集成电路串联运用电路
发布时间:2013/8/20 20:12:45 访问次数:840
1.线性恒流LED驱动集成电路串联运用电路
如图9-76所示是线性恒流LED驱动集成电路串联运用电路,DS2000-3-002电路中的Al、A2、A3和A4是型号相同的EG501线性恒流LED驱动集成电路,VD1、VD2、VD3和VD4是4只发光二极管,直流工作电压尻的电压范围为8~22V。
当直流电源E.的电压波动范围比较大时,可以采用这种串联驱动的方式,以使每只发光二极管均能待到恒流驱动。
该电路的工作原理与单块集成电路运用时是相近的,相当于4块集成电路的电源电路串联起来后接到总电源Ei上,每块集成电路平均分配到1/4的直流工作电压Ei。同时,4块集成电路的地线回路也是串联的,流过每只发光二极管的电流是相等的,且是恒定的。
该电路的最高直流工作电压不能超过6×4=24V,因为每只集成电路的最高直流工作电压不能超过6V。
2.线性恒流LED驱动集成电路并联运用电路
在大电流发光二极管电路中,如果一块线性恒流LED驱动集成电路的输出电流不足以驱动大电流发光二极管时,可以采用线性恒流LED驱动集成电路并联运用电路,如图9-77所示是两块集成电路并联运用的电路。

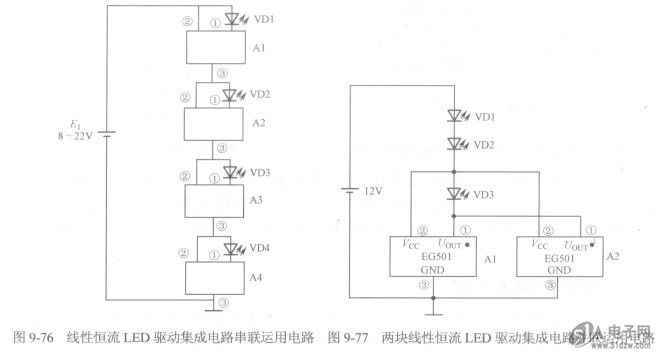

图9-76线性恒流LED驱动集成电路串联运用电路图9-77两块线性恒流LED驱动集成电路并联运用电路
电路中,Al的①脚与A2的①脚相连,Al的②脚与A2的②脚相连,Al的③脚与A2的③脚相连。电路中发光二极管的电流平均地流过了Al和A2。
1.线性恒流LED驱动集成电路串联运用电路
如图9-76所示是线性恒流LED驱动集成电路串联运用电路,DS2000-3-002电路中的Al、A2、A3和A4是型号相同的EG501线性恒流LED驱动集成电路,VD1、VD2、VD3和VD4是4只发光二极管,直流工作电压尻的电压范围为8~22V。
当直流电源E.的电压波动范围比较大时,可以采用这种串联驱动的方式,以使每只发光二极管均能待到恒流驱动。
该电路的工作原理与单块集成电路运用时是相近的,相当于4块集成电路的电源电路串联起来后接到总电源Ei上,每块集成电路平均分配到1/4的直流工作电压Ei。同时,4块集成电路的地线回路也是串联的,流过每只发光二极管的电流是相等的,且是恒定的。
该电路的最高直流工作电压不能超过6×4=24V,因为每只集成电路的最高直流工作电压不能超过6V。
2.线性恒流LED驱动集成电路并联运用电路
在大电流发光二极管电路中,如果一块线性恒流LED驱动集成电路的输出电流不足以驱动大电流发光二极管时,可以采用线性恒流LED驱动集成电路并联运用电路,如图9-77所示是两块集成电路并联运用的电路。
图9-76线性恒流LED驱动集成电路串联运用电路图9-77两块线性恒流LED驱动集成电路并联运用电路
电路中,Al的①脚与A2的①脚相连,Al的②脚与A2的②脚相连,Al的③脚与A2的③脚相连。电路中发光二极管的电流平均地流过了Al和A2。
