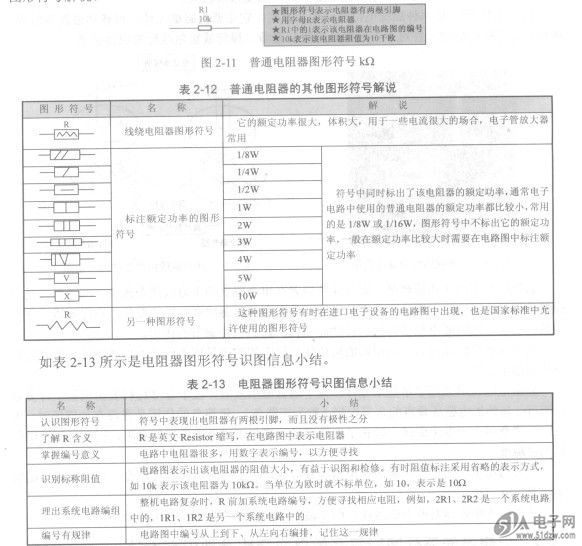

如图2-11所示是普通电阻器图形符号图解示意图。20463-11如表2-12所示是普通电阻器的其他图形符号解说。


    普通电阻器重要特性解说
    当然，电阻器在正常工作时所发出的热是有限的。
    在直流或交流电路中电阻器对电流所起的阻碍作用一样，这大大方便了电阻电路的分析。电路分析时，只需要分析电阻大小对电流、电压大小的影响。
    在交流电路中，同一个电阻器对不同频率信号所呈现的阻值相同，不会因为交流电的频率不同而出现电阻值的变化，这是电阻器的一个重要特性。分析交流电路中电阻器工作原理时，可不必考虑交流电频率对电阻电路工作的影响。
    电阻器不仅在正弦波交流电的电路中阻值不变，对于脉冲信号、三角波信号处理和放大电路中所呈现的阻值也一样。电阻的这种阻值不变特性非常有利于电路分析，即分析电阻电路时不必考虑信号的特性。
