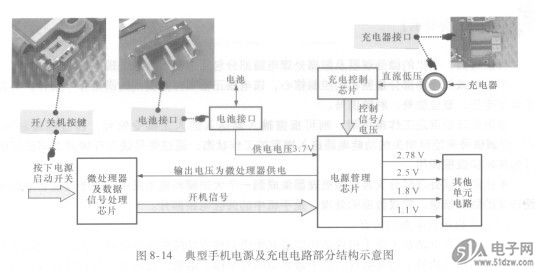

手机的电源及充电电路是手机的动力核心，M52045FP用于将电池以及充电器的供电分配给手机的各单元电路，从而使手机正常工作。该电路中也包含有一些具有明显特征的部件，如开／关机按键、电池、电池接口、充电器接口等，然后再关联上处理这些部件送来或输出电压的核心芯片，如电源管理芯片、充电控制芯片等，便构成了手机的电源及充电电路部分。图8 - 14所示为典型手机电源及充电电路部分结构示意图。
    图8-14典型手机电源及充电电路部分结构示意图


    手机操作及屏显电路的特点
    手机的操作及屏显电路是实现人机交互的电路，它将输入的人工指令信号送人手机内部电路（微处理器及数据处理电路）中进行相应处理，然后由内部电路根据识别的人工指令输出相应的信号，将手机当前的工作状态及数据信息等显示数据送入屏显电路中进行处理，最后由显示器件进行显示。

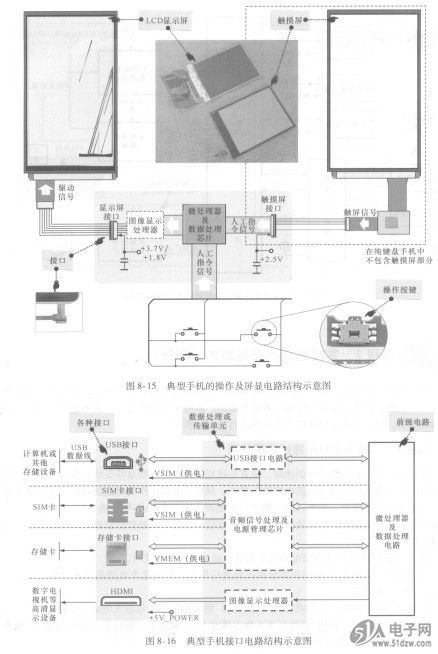

    手机操作及屏显电路的特点比较明显，包含典型的操作按键、触摸屏、显示屏及相应的接口部分，图8-15所示为典型手机的操作及屏显电路结构示意图。
    手机接口电路的特点
    手机的接口电路是手机与外部设备或配件之间进行数据或信号传输的电路，电路特征1．分明显，大都由各种接口及接口内部相关联的元器件构成，例如USB接口电路、SIM卡接口电路、存储卡接口电路、耳机接口电路等，图8-16所示为典型手机接口电路结构示意图。
    手机辅助功能电路的特点
    手机的辅助功能电路是手机窦现各种辅助功能，如照相、收音、连接网络等的电路单元，如较常见的数码摄像／照相电路、FM收音电路、蓝牙电路、GPS定位电路、传感器电路等，由于这些电路的功能特性比较明显，电路特点也很突出，例如，大都包含有一些特殊部件：摄像头、收音天线、传感器等，图8-17所示为典型手机中辅助功能电路的结构示意图。
