通信产品是指能够进行信息通信的一类电子设备。近年来，M37632MCT-097各种通信产品得到了迅速的发展，已经成为人们生活、学习和工作中不可缺少的信息通信工具，如手机、电活机、传真机、交换机等。了解这些产品的电路特点，是识读电路的第1步。
    了解电话机电路的特点
    电话机是一种实现简单的双向通话功能的电子产品。电话机中的电路相对手机电路来说要简单很多，一般来说，识读电话机电路时可先通过识读电话机的电路框图，了解电话机的电路构造和关系，图8-1所示为典型电话机的整机电路结构框图。

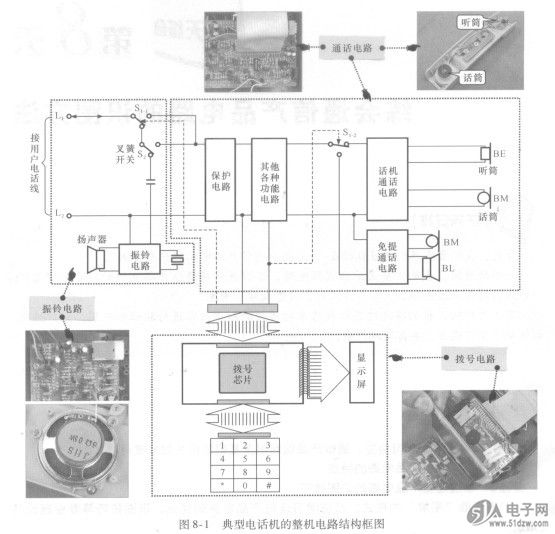

    图8-1  典型电话机的整机电路结构框图


    可以看到，电话机的电路部分相对手机电路简单一些，主要分为振铃电路、通话电路和拨号电路三大部分，下面我们逐一了解一下这三个基本电路的特点，为后面掌握识图技巧打好基础。
    振铃电路的特点
    电话机的振铃电路是提醒用户有电话打人的功能电路，该电路部分结构比较简单，是电话机中相对较独立的一部分电路。该电路的主要特点是具有一些明显特征的元器件，如挂机／摘机开关（叉簧开关）、振铃（即扬声器）、拨号芯片等，图8-2所示为典型电话机中的振铃电路原理图。
