练会晶体二极管在电路中的识别方法
   下面以典型电子产品电路为例，2N7002LT1G介绍如何从电路中识别晶体二极管并完成与电子产品实物电路板的对照。图2.54所示为典型电子产品中晶体二极管的识图方法。
    a)指示电路中发光二极管与实物板的对照识图
    b)操作电路中稳压二极管与实物板的对照识图
    图2-54典型电子产品中晶体二极管的识图方法

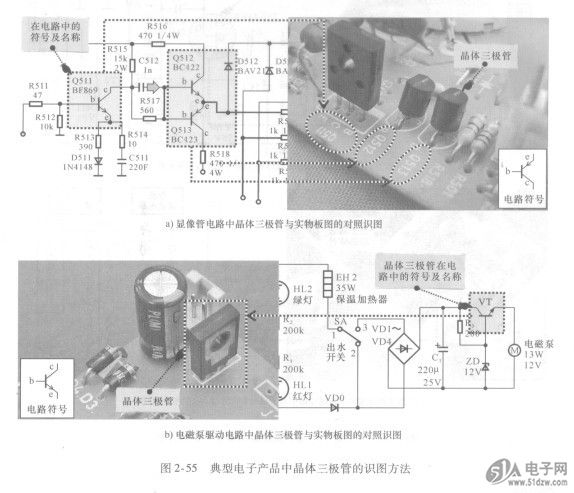

    练会晶体三极管在电路中的识别方法
    下面以典型电子产品电路为例，介绍如何从电路中识别晶体三极管并完成与电子产品实物电路板的对照。图2-55所示为典型电子产品中晶体三极管的识图方法。
    a)显像管电路中晶体互极管与实物板图的对照识图
    b)电磁泵驱动电路中晶体三极管与实物板图的对照识图
    图2-55典型电子产品中晶体三极管的识图方法
