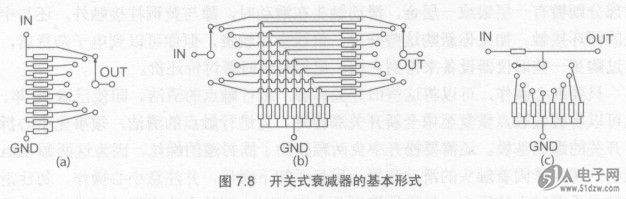

假如我们已有了可供音量控制用的开关，HCF4066M013TR我们需要计算出所用的电阻阻值。可以进行手工计算，但借助计算机，会方便得多。共有三种基本形式的开关式衰减器，如图7.8所示。
    图7.8(a)类似于碳膜衰减器（电位器），它的电阻一个个串接起来，呈阶梯状( ladder)，电阻相连处引出接头。这种形式被大多数商用开关式衰减器所采用。
    须注意：由于有些音量控制用的衰减器带有定位装置，因此，不能保证你买到的开关式衰减器是真正的开关式衰减器——可以用一个碳膜电位器来冒充。真正的开关式衰减器往往有很大的体积。在商店购买时．你不可能将它拆解，但你可以使用数字万用表进行快速的检查。在衰减器有接近于最大的衰减量时，测量滑动触点与接地端子之间的电阻值，然后进行两个声道的测量结果比较，如果有明显的相差，则表明这个衰减器很可能是碳膜电位器。


    图7.8(b)所示的这种形式，每一个开关位置设一个独立的分压器。这样，可以大大减小信号所经过的焊点数量，但触点与电阻的数量都要增大一倍。此外，为了获得较佳的对数特性和声道匹配性，这种形式需使用精度更高的电阻。
    图7.8(c)中设置了一个串联电阻，后面选接不同的并联电阻。这种形式可以用更低的成本，获得近似于图7.8(b)的控制效果。其输入电阻不再是固定的；所设置的这只串联电阻，须等于所允许的最大输出电阻，因为在衰减量最大时，它的输入电阻等于这只串联电阻（译注：也就是说，靠这只串联电阻来获得最大的衰减量）。因此，针对基本相同的设计需求，按图7.8(b)做出来的衰减器，输入电阻为固定的lOOkQ，最大输出电阻为25kQ;而现在这种形式的衰减器，输入电阻可跌至最小的25kQ。这种形式的衰减器，最适合于后面接阴极跟随器的场合。因为阴极跟随器的输入电容小，允许音量控制衰减器的输出电阻达到lOOkQ。
    下面给出的三个QBASIC程序，分别用于图7.8(a)、图7.8(b)和图7.8(c)的电阻值计算。这些程序编得并不是很出色，但运行速度很快，也易于使用。而且容易作修改，以便运行于其他版本的BASIC语言环境中。将程序中的关键公式提取出来后，还可利用电子表格软件来进行计算。
    这些程序会问你，滑动触点与地线之间的负载电阻是多大。这时，你将后面电子管所需的栅漏电阻阻值输入即可。这些程序会试图让衰减器作为栅漏电阻来使用，但这样做的实际效果并不好，而且有可能会带来噪声问题。但这样的设计是有必要的，因为这些程序需要计算衰减器后面所接的负载。
    下面第一个程序用于计算图7.8(a)的电阻值。程序计出的最后那只电阻，足指连接在最后一个开关触点与地线之间的电阻。如果在计算前，你预留一个开关触点，用于与地线直接相连，通常会更为方便（译注：因为这个预留触点在实际使用中，可起到静音开关的作用）。
