前置放大器的任务是，接收多种电平不同的信号，经过处理后，HC4013BF将信号送功率放大器。它不应该给信号加上明显的噪声，同时，也要为用户控制信号提供方便。

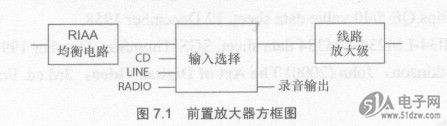

    典型的前置放大器方框图如图7.1所示。
    前置放大器方框图
    从前置放大器输出端开始，由后往前看。先是有一个线路放大级(line stage)，为信号提供一定增益量的放大。设计上，可能要求它具备驱动长电缆的能力，以及包括音调控制功能。线路放大级的前面，是音量控制和输入选择。接到输入选择开关的其中一个信号源，是RIAA唱片均衡电路。现代很多前置放大器，已经不设置RJAA唱片均衡电路，因为该电路的设计难度大，而且LP唱片已不再生产。但是，LP唱片中有很多无可替代的珍贵录音，所以，作为一台功能齐全的前置放大器，还应含有唱片均衡电路。


    线路放大级的设计需求
    前置放大器必须向功率放大器输出信号电压。前置放大器的输出电压摆幅并不需要做得很大，即使是与输入灵敏度最低的功率放大器相配，只要有4 VRMS或5 VRMS的输出电压摆幅，也足可以将功率放大器驱动至进入信号削峰的程度。这意味着，我们在设计线路放大级时，应更多地关注失真问魉，而不是更多地关注动态范围问题。线路放大级还必须能够驱动电缆的电容，不致在高频上造成过大的信号损失。线路放大级可能还需要具备一定的驱动低阻负载能力，因为有些功放，比如晶体管功放，其输入阻抗较低。此外，由于线路放大级的前端是音量控制，这一级（包括音量控制部分——译注）本身产生的所有噪声，都将被功放放大，所以，我们还需保证线路放大级的噪声尽可能地小。
    以上的需求表明，线路放大器的增益较小，输出阻抗较低——这个输出阻抗需加以量化。
    低电容屏蔽电缆的典型电容量约为lOOpF/m（译注：即每米lOOpF）。为避免功放的电源变压器给前置放大器引入感应哼声，我们可能需要将功放与前置放大器分开1米距离来放置。这样，线路放大级与功放输入插座之间，我们就可能需要使用1.5米的电缆来连接，即电缆的电容约为150pF。功放也有输入电容，电子管功放可估算为约20pF，晶体管功放可估算为约200pF。因此，需要由线路放大级驱动的电容，最小值为170pF;如果使用的连接电缆比较长，后面接的是晶体管功放，其输入电容又比较大，那么，需要由线路放大级驱动的电容可能会达到InF。
