电源变压器其他绕组的共模噪声通过电容耦合，在LT电源绕组上形成共模噪声电流。其中，CD4011高压绕组带来的不良影响最大。虽然电源变压器通常设有静电屏蔽层，把初级绕组与次级绕组分隔开来，但是，几乎都不会专门针对HT电源绕组设静电屏蔽层。这一情况不可忽视，因为HT电源的整流二极管在工作时，会产生大量的射频噪声，容易通过绕组间的电容进行耦合。比如，作者其中一个版本的Bevois Valley功放（见第6章），使用了Leak的Stere0 20型功放的机箱（保留了G234整流管和电源变压器），在第一次测试时，就发现HT电源的开关尖峰窜入到6.3VAC的LT电源中。
    对于典型的电源变压器来说，相邻绕组间的电容约InF，因此，理想的做法是，HT电源单独使用一个电源变压器。如果做不到，可通过其他方法，使问题得到缓解：在灯丝电源绕组两端，各通过一只小电容（约lOnF为佳）接机箱，所用引线要很短。对于我们关心的共模噪声来说，这两只小电容是并联在一起的，因此，这20nF的电容与绕组间的InF电容构成了一个分压器，如图5.35所示。

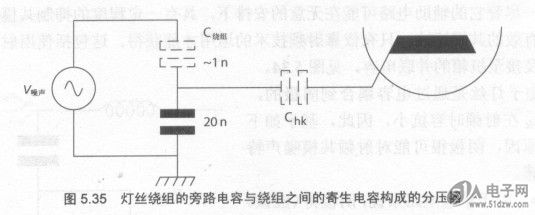

     图5.35灯丝绕组的旁路电容与绕组之间的寄生电容枸成的分压器


     须注意，分压器是由同一类元件（同为R、同为C或同为L）构成时，对所有频率信号都产生相同的衰减。因此，在这里，所有频率的射频噪声现在都被衰减26dB。但我们还可以作进一步的改善。如果我们在灯丝绕组的两条引出线各串一个同样的电感，所得到的LC滤波器将会增大衰减效果。由于我们想滤去共模噪声，而不是差模噪声，实际施行时，我们可在一个小型的铁氧体磁芯上，将灯丝绕组的引出线作双线并绕，这样就得到了所需的电感（扼流圈）。我们不用担心这个电感的铁芯会出现和，因为两条绕线产生的磁场大小相等、方向相反，对于铁芯来说，没有任何的磁化力。
