在电子管放大器繁荣时期，扼流圈输入式电源应用得甚为普遍。原因很简单，因为那时还没有大容量电容，AZ1117H-ADJ必须使用扼流圈来提供平滑滤波作用，如图5.14所示。

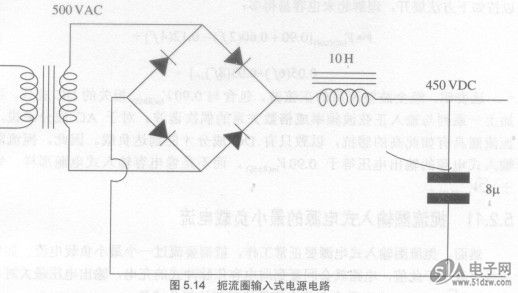

    图5.14扼流圈输入式电源电路


    扼流圈输入式电源中，如果扼流圈为无穷大，那么，对于电源变压器来说，其提供的电流就相当于为DC负载提供电流。实际应用中，不可能有这样理想的情况，因此，变压器的电流，就是DC负载电流，与幅度相对较小、接近于正弦波的扼流圈电流相叠加。不管怎么样，扼流圈输入式电源有一个很突出的优点——变压器流出的电流几乎是连续电流，而不是一串高幅值的电流脉冲串。为更好地理解这一点，我们先研究一下整流器的输出波形，如图5.15所示。

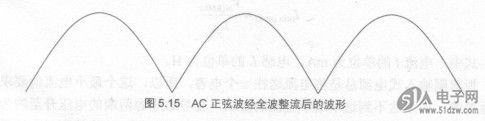

    图5.15 AC正弦波经全波整流后的波形


    图中的波形是全波整流后的波形。由于整流是一个非线性的处理过程，这里得到的波形频率，与整流器输入时的频率不一样。
