解决离子轰击问题的方法是，电子管内的真空尽可能接近理想真空。后面，我们将介绍电子管是如何获得良好真空的。
    氧化物涂层阴极还存在另一个问题，就是阴极中毒( cathode poisoning)。如果阴极一直处于很高的工作温度，但阴极电流很小或为零，就会在氧化钡发射表面与阴极镍引脚之间的接合处形成一层高阻的正硅酸钡。AZ1084T-3.3这个接合电阻会导致阴极发射能力降低，如果情况严重，还会导致电子管本身产生的噪声增大。
    让电子管工作于较高的阳极电流，有时可以令已中毒的阴极渐渐得到恢复。还有另一种恢复方法，经常用于电视机的显像管，被称为再生(rejuvenation) clo]。其做法是，短时间内提高灯丝的电压，使阴极有更高的温度，与此同时，让管子流过较大的阳极电流。我们应明白，这种再生存在着阴极发射表面一些有用物被蒸发的危险，并且会污染控制栅极（如果靠得比较近的话）。
    为避免出现阴极剥离以及阴极中毒问题，我们或许可以采取这种使用措施：以63%的灯丝工作电压，永久地为灯丝供电，并且只有在机子全部开启后，才让灯丝电压升高至工作电压。这个63%并不是什么神秘数字，只是在最新一代彩色电视摄像机所周的、阴极有氧化物涂层的Plumbicon（译注：飞利浦公司注册的名称，又称氧化铅）摄像管应用中，发现以这一比例供电，可以延长寿命，还能减小预热时间。

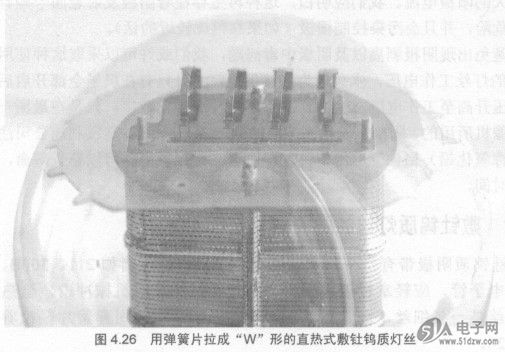

    敷钍钨质阴极带有一个缺点，就是很脆。因此，应轻拿轻放，很小心地处置，不能有机械冲击。直热式敷钍钨质灯丝是一条细丝，通常弯曲成“W”形，弯折处用弹簧片轻拉着，照片见图4.26。


    不幸的是，热冲击也会造成敷钍钨质灯丝电子管的损坏。1994年进行的一项发射管寿命研究表明，每个开关周期（一开一关为一个周期）都会令30 000小时的灯丝最长寿命被减小0.2%。听起来情况并不是十分糟糕，但按此计算，500个开关周期后灯丝就会报废，如果你每天都开关一次电子管，可以预期，不到17个月，你这些电子管都到了寿命终点。没有出乎人们的意料，广播设备确实在这方面做得很保守，并设法寻找延长使用寿命的可能性。
