这个关系图清楚地显示出，THD+N直接与输出电MAX17085平成正比。按此结论，如果发现15 VRMS有1%失真，就可以作出1.5 VRMS失真为0.1%的预判。根据事实而得出的这个结论，对于处理低电平信号的三极管电路极为有用——比如之前我们曾提及到的RIAA均衡电路。

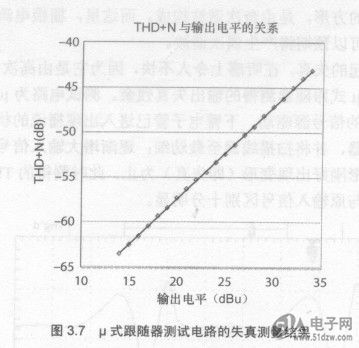

    图3.7 U式跟随器测试电路的失真测量结果


    关于三极管的失真以2次谐波为主、并且与信号电平成正比的猜想，对于采用电阻作阳极负载的所有三极管来说，确实是成立的。但是，当采用有源负载(RL趋近于无穷大)时，会起到压缩2次谐波的作用，而其他谐波的改变程度则很小。一旦2次谐波被压缩，其他谐波就变得更显著，结果是，有些三极管的失真就不再与信号电平成正比。如果你使用有源负载技术，那么，对于那些特定型号的三极管，你可能需检查一下，失真大小是否仍与电平成正比。
    直流工作点
    电子管的失真大小会随着Va以及厶而改变。因为Va和厶的变化，会导致电子管的小信号参数发生改变。这些小信号参数包括儿和gm，而原来我们假设它们是固定不变的。后面我们将就此进衍研究。这样，如果我们不需要获得最大的输出摆幅，选择直流工作点时，就只需要简单地，谨防出现截止以及出现栅极电流即可。电子管截止是很明显的，十分容易对付，但栅流则不同，会引发出很多问题。
