瞬变的边沿可看作是无XF2U-0415-3A限高的频率信号，电容因而可视作短路。在短路上产生压降需要无穷大的电流：
    对于CR电路和LR电路的4种情形，我们现在可以画出加上阶跃电压后的变化图，如图1.33所示。


    前面已讲到，这4种情形的曲线形状是一样的。现在，再对曲线作进一步研究。

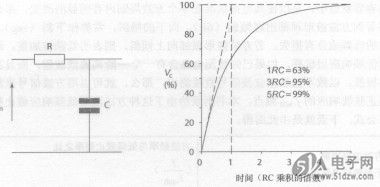

    以原先的CR电路为例。电容最终充电至输入电压Vi。，因此，我们画出一条水平虚线，以此代表这个电压。电容电压的上升有一个起始斜率，如果用另一条虚线代表这个起始斜率，我们将会发现，第二条虚线将在与CR相关的时间点上，与第一条虚线相交。此时间点就是我们前面提过的时间常数。CR时间常数的定义为，电容按照起始时的充电率，达到最终充电电压所需的时间，如图1.34所示。
