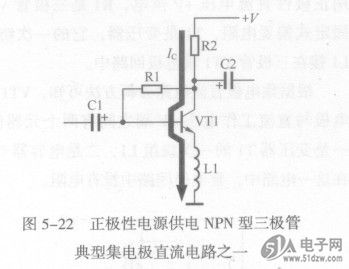

图5-22所示是正极性电源供电NPN型三极管典型集电极直流电路之一。电路中的VT1是NPN型三极管，+V是正极性直流工作电压，电阻R2接在三极管VT1集电极与正极性直流工作电压+V端之间，集电极电阻R2构成三极管VT1集电极电流回路。
    图5-22正极性电源供电NPN型三极管


    典型集电极直流电路之一
    集电极电流回路是：正极性直流工作电压+V端—R2—VT1集电极一VT1发射极一L1叫也端。
    三极管集电极直流电流回路是从电源端经过三极管集电极、发射极到地线，再由电源内电路（电路中未画出）构成的闭合回路。

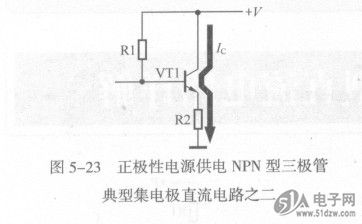

    图5-23所示是正极性电源供电NPN型三极管典型集电极直流电路之二。当三极管接成共集电极放大器时，三极管的集电极将直接接在直流工作电压+V端，而没有集电极负载电阻，此时必须在三极管VT1的发射极接上发射极电阻R2。
    图5-23正极性电源供电NPN型三极管
