具有温度补偿特性的分压式偏置电路。图5-17所示是具有温度补偿特性的分压式偏置电路b3s-1100。电路中的Rl和R2、VD1构成VT1基极分压式偏置电路。Rl是上偏置电阻，R2是下偏置电阻，VD1串联在下偏置电阻R2电路中。

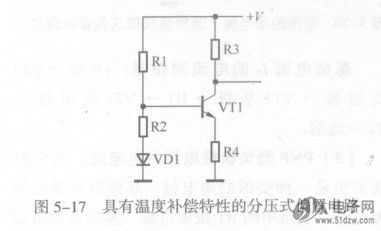

    图5-17具有温度补偿特性的分压式偏置电路


    Rl、R2、VD1分压后的电压加到VT1基极，作为VT1基极直流偏置电压。二极管VD1处于导通状态。
    当工作温度升高时，VT1基极电流会增大一些，这说明VT1受温度的影响而工作不能稳定。加入VD1后，温度升高时，VD1正、负极之间的管压降略有下降，‘这使VT1基极电压略有下降，使VT1基极电流略有下降，这一基极电流下降正好抵消由于温度升高引起的VT1基极电流的增大，所以VD1能对VT1进行温度补偿。
    当工作温度下降时，VT1基极电流略有下降，而VD1管压降略有上升，使VT1基极电压略有上升，VT1．基极电流略有增大，也能稳定VT1基极电流。
