升压式变换器LED驱动电路。图4-133所示是升压式变换器的超高亮LED驱动电路，这一驱动电路的特点是能将输入电压U升到所需要的电压值，实现在低输入电压下对LED的驱动，可以用来驱动许多只LED串联的电路。

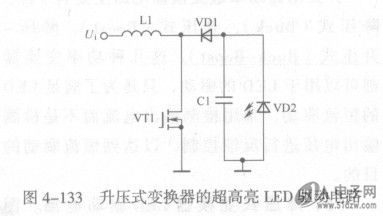

    图4-133升压式变换器的超高亮LED驱动电路
    降压．升压式变换器LED驱动电路。


    图4-134所示是降压一升压式变换器的超高亮LED驱动电路，这一电路与降压式电路相比多了一只电容Cl，这样可以提升输出电压的绝对值，因此在输入电压低，并且需要驱动多个LED时降压一升压式变换器应用较多。

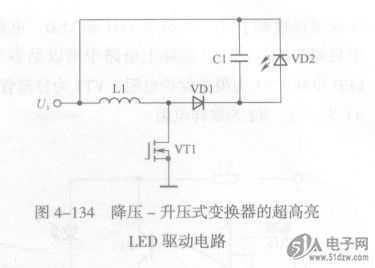

    图4-134降压一升压式变换器的超高亮LED驱动电路


    超高亮LED的驱动控制集成电路简介
    集成电路MLX10801简介。MLX10801是M elexis公司的一款针对汽车应用的LED驱动集成电路，该集成电路还可以用于继电器等线圈的驱动以及用作电子熔断器。集成电路MLX10801内部电路方框图，它集成了功率场效应管，最大驱动电流为350mA。
