串联型线性调节器。图4-131所示是超高亮LED串联型线性调节器，电路中三极管VT1与发光二极管VD1串联，用VT1集电极与发射极之间的内阻作为LED的限流电阻。
    图4-131超高亮LED串联型线性调节器


    这一电路的工作原理是：当输入电压增大时，通过Al的控制，VT1集电极与发射极之间内阻增大，使流过发光二极管VD1的电流保持恒定。同理，当输入电压减小时，VT1集电极与发射极之间内阻减小，保持流过发光二极管VD1的电流恒定。
    超高壳LED开关调节器
    开关电源是目前能量变换中效率最高的，可以达到90%以上。
    开关电源功率级变换器电路主要有3种：降压式( Buck)、升压式(Boost)、降压一升压式( Buck-Boost)。这几种功率变换器都可以用于LED的驱动，只是为了满足LED的恒流驱动，采用检测输出电流而不是检测输出电压进行反馈控制，以达到恒流驱动的目的。

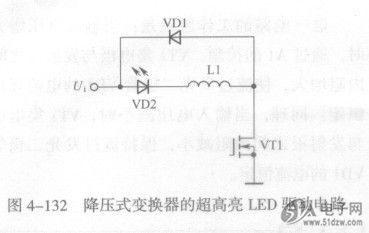

    降压式变换器LED驱动电路。图4-132所示是降压式变换器的超高亮LED驱动电路。电路中，VD1是续流二极管，VD2是发光二极管，Ll是储能电感，VT1是场效应管（构成开关管），Ll与VD2串联。
