分立元器件图示音调控制器

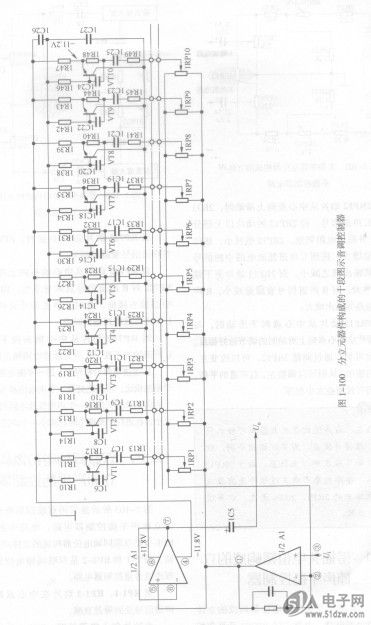

    图1-100所示是分立元器件构成的十段MY2-02-48V图示音调控制器，这是右声道电路，左声道电路与此对称。电路中，Al为前置放大器，VT1～VT10 10只管及电路构成10个不同频率的电子模拟电感，再分别与1C7、1C9、1C11- - -1C25这10只电容构成10个不同频率的陷波电路，接在1RP1～1RP10共10个频段音调控制电位器的动Al的输入端③脚，经过放大和控制后的信号从Al的⑦脚输出，通过耦合电容1C5加到后级电路中。
    这里以1RP1控制器电路为例，讲解其电路工作原理。1RP1昀动片与地之间接着VT1等元器件构成的陷波器，当1RP1动片向上滑动时，对信号开始提升，滑到最上端时对信号的提升量达到最大值。当1RP1动片向下滑动时，对信号进行衰减，动片滑到最下端时对信号衰减量最大。
    电路中的1R11是VT1的发射极电阻，1R11的上端接到Al的④脚，④脚上的直流工作电压为- 11.8V。1R10是VT1的基极偏置电阻，虽然1R10上端接地，地电位仍比- 11.8V高，这样1R10给VT1提供正常偏置。VT1电子管模拟电感的电感量由1R13、1C7、1C6、1R12等元件决定。
    1RP2～1RP10各控制器的工作原理同1RP1是一样的，只是由于电容的容量不同，其等效谐振频率不同。
