VCD视盘机是一种高度精巧的JW1ASN-5V机电一体化家用电子产品，是近年来发展最快的高新技术产品。它的结构精巧、电子线路复杂，充分体现了当今电子科学的最新技术成果。首先，简单介绍VCD视盘机的电路结构及其功能。

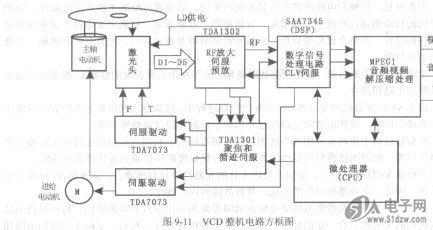

    一部典型的VCD视盘机主要是由视频信号处理系统、音频信号处理系统（包括卡拉OK电路）、系统控制电路（包括操作显示电路）、伺服系统、开关电源、机械系统等部分构成。图9-11所示为VCD机的整机电路方框图，它采用飞利浦机芯和激光头。
    图9-11  VCD整机电路方框图


    VCD视盘机是由机芯和电子屯路两部分构成的。机芯由光盘装卸机构、激光头及其进给机构等部分构成。电子电路由音频信号处理电路、视频信号处理电路、伺服电路、控制电路、操作显示电路以及电源电路等部分构成。在SMT组装过程中，无论是机芯出现问题，还是电子电路出现故障，都会影响VCD视盘机的正常工作，严重时会造成其无法工作。因此，电子产品出厂前对这些电路进行检查测试是保证VCD视盘机正常性能的必要步骤。
