对运算放大器各引脚的电G6Y-1 DC5压进行检测，在通电状态下进行，检测时先将万用表调至直流电压10 V挡，然后将黑表笔接地，红表笔分别接各个引脚，图3-60所示为引脚③的电压值检测方法。
    将所测各引脚的电压值与上表对比，在供电电压正常的情况下，如某些引脚的电压值马标准值有差异，则说明该电路已经损坏。
    图3-60检测运算放大器引脚③的电压值的方法


    此外还可以用检测运算放大器各个引脚正向和反向对地电阻值的方法来判断该集成电路的好坏，其具体检测数值参照上表所列。
   音频放大器也是比较常用的一种交流信号放大集成电路，下面以TDA7057AQ型音频放大器为例，来介绍交流放大器的检测方法。图3-59所示为TDA7057AQ型音频放大器的外形，该电路为典型的交流放大器，由于工作频率较高，通常安装在散热片上，其引脚功能和检测参数见表3-29所列。

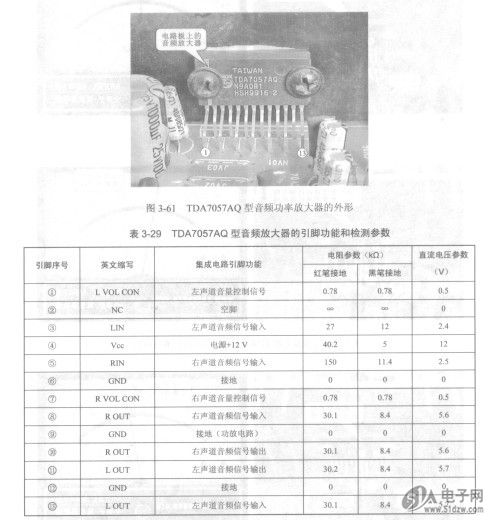

   图3-61  TDA7057AQ型音频功率放大器的外形
   表3-29 TDA7057AQ型音频放大器的引脚功能和检测参数
