对可调电阻器进行筛查时，要确定可调电阻G6M-1A DC5器是否符合设计要求。通常可调电阻器为分立式，由调整部分和引脚构成，引脚分为定片和动片。由于可调电阻器体积比较小，有的可调电阻器上不能标识型号，应在购买时通过外包装标识进行识别。图3-14所示为可调电阻器的实物外形。

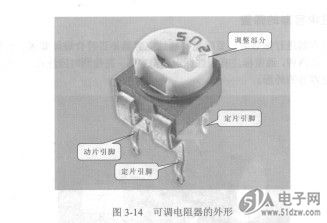

    图3-14可调电阻器的外形


    确定可调电阻器型号规格符合要求后，应对可调电阻器的外观进行检查，确保外观完好，引脚无弯折、断裂等问题。通常，外观破损、形状异样、规格尺寸不统一的可调电阻器在装配时，很容易出现装配不良的情况，不仅影响生产进度，而且会给最终组装好的产品（或电路）性能留下隐患。因此，可调电阻器的筛选一定要仔细严格。可调电阻器进行检测时，将万用表调至欧姆挡，然后将两支表笔分别搭在固定电阻器的两各定片引脚上，可以测得一个固定电阻值，然后将两支表笔分别搭在动片引脚和一个定片引脚上，用螺丝刀旋转调整部分，可以测得最大电阻值和最小电阻值，测得的最大值不能超过定片引脚之间的电阻值。图3-15所示为检测可调电阻器的方法
