连接两个差动对的输出
发布时间:2013/6/13 20:05:26 访问次数:656
如图13.11所示，连接移动输入电压的两个差动对，将那个集电MCC312-16IO1极电流相加，那么输出电流就是

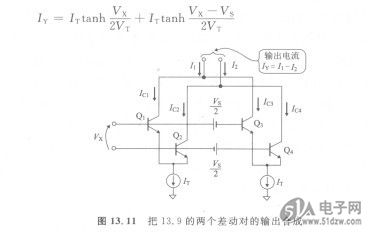

图13.11把13.9的两个差动对的输出合成

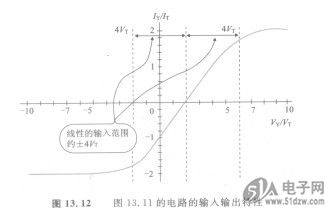

画出它的曲线，就是图13. 12。可以看出，特性的倾斜部分确实变宽了。
如图13.8所示，在只有一个差动对的场合，显示线性特性的输入电压的范围大约是±2VT，而现在的电路中，扩大到了±4VT左右。这是因为当Qi和Q2的差动对开始饱和时，Q3和Q4的差动对就开始放大。
如图13.11所示，连接移动输入电压的两个差动对，将那个集电MCC312-16IO1极电流相加，那么输出电流就是
图13.11把13.9的两个差动对的输出合成
画出它的曲线，就是图13. 12。可以看出，特性的倾斜部分确实变宽了。
如图13.8所示，在只有一个差动对的场合，显示线性特性的输入电压的范围大约是±2VT，而现在的电路中，扩大到了±4VT左右。这是因为当Qi和Q2的差动对开始饱和时，Q3和Q4的差动对就开始放大。
