在第9章曾经介绍过，差动对的直AS1360-33-T流传输特性可以用下式来表征
    y= tanh z    (13.1)
    当多个这种差动对组合起来时，就能够产生任意的波形。示于图13.7的由两个晶体管组成的差动对的直流输入输出特性，如果输入信号（差动电压）为VX，输出信号（差动电流）为IY，即
    B1-B2    (13.2)
    Vx—VBl—VB2
    IY—Icl - IC2    (13.3)
    那么输入输出特性就可以用下式表示

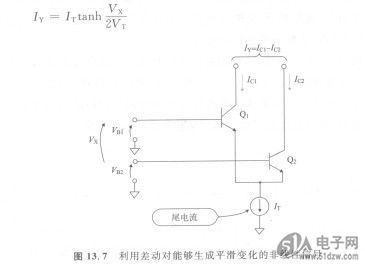

    图13.7  利用差动对能够生成平滑变化的非线性信号
    把式(13.4)画出来，就是示于图13.8的曲线。从这个图中可以看出，当没有输入电位差，也就是V。=OV时，流过两个晶体管的集电极的电流相等，输出信号也是0。当两个晶体管之间产生基极电压之差时，一侧的集电极电流增加，另一侧的晶体管的集电极电流减少，输出信弓IY就增加或者减少。
