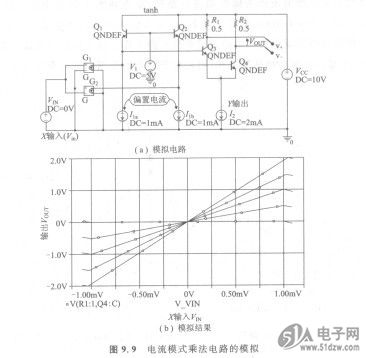

现在进行模拟，对电路的G6B-2114P-1-US24VDC工作进行确认。图9.9(a)示出模拟用的电路，乘法电路的输入信号与输出信号由差电流给出。X输入信号使用电压控制电流源(G1和G2)给出，y输入信号是直接扫描电流源J：。输出信号使用电阻变换为差电压。
    图9.9  电流模式乘法电路的模拟


    模拟的结果示于图9.9(b)。横轴是X输入，纵轴是输出的差电压。Y输入用PSpice的secondary sweep按ImA的间隔从OmA变化到4mA。输出信号对应于X输入信号，在±ImV(±ImA)似下的范围内，呈完美的线性变化。对于y输入的变化，曲线也是等间隔地变化着。相对于y输入，其输出也是线性地变化，这就是它作为理想的乘法电路工作的证据。
