由于OP放大器的输G6B-2014P-US DC24出电压振幅的最大变化速度是有限的，所以在输入了变化速度非带快的信号的情况下，输出电压的变化追不上输入电压的变化而引起转向(lew)。这种转向在第7章曾经讨论过，之所以发生这种现象，其原因是给OP放大器内部的电容充放电的最大电流是由恒流源来决定的。因此在理上，为了作成没有转向或者转换速率非常高的OP放大器，只要电路结构中没有限制电容充放电的电流值的恒流电路就可以了。那么，现在来设计具有这样的电路结构的OP放大器。
    虽然是设计，但是也没有必要从零开始。我们从示于图8. 12的典型的2级OP放大器开始进行设计。这个电路中，限制内部电流的电流源是J，和J：两个电流源。现在来考虑如何除去它们。
    前面介绍过的OP放大器第2级的结构，有发射极接地放大电路、折叠共射共基连接、电流反射镜电路。其中，发射极接地放大电路、折叠共射共基连接使用电流源偏置晶体管，所以不符合现在的要求。电流反射镜怎么样？它不包含电流源。所以，如果把电流反射镜电路作为获取电压振幅的第2级使用，就可以除去第2级的电流源I2。

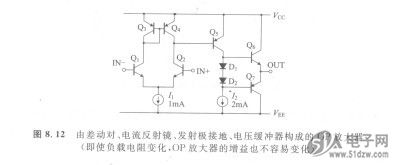

    图8.12由差动对、电流反射镜、发射极接地、电压缓冲器构成的OP放大器（即使负载电阻变化，OP放大器的增益也不容易变化）
