欠电压锁定电路的作用主要是保G2VN-234P-12V证变换器在开始输出功率之前，PWM控制器能够正常工作。偏置电源通常都是由辅助绕组构成，欠电压锁定电路6V的滞回电压可以有效避免偏置电压在系统上电过程中发生振荡。
    在确定振荡器定时电容和定时电阻的取值之前，首先应当估算出死区时间的大小。然后根据死区时间和定时电容的关系确定定时电容的大小。定时电容的取值确定后，利用式( 11-4)即可计算出定时电阻的阻值
    注意，UC3842/42A和UC3843/43A的输出频率等于振荡器的振荡频率。对于UC3844/44A和UC3845/45A，由于其内部集成了一个二分频触发器，因此其输出频率只有振荡频率的一半。换句话说，采用UC3842/42A和UC38\43/43A时，变换器的工作频率与UC3842/42A和UC3843/43A的振荡频率相等。而采用UC3844/44A和UC3845/45A时，振荡频率则是变换器工作频率的两倍。在实际应用中，UC3842系列控制器的工作频率最高可达到500kHz。然而在实际使用过程中，为了使变换器稳定工作，如果驱动的是功率MOSFET，工作频率最好不高于250kHz，如果驱动的是双极型晶体管，工作频率最好降至40kHz以下。
    UC3842/42A和UC3843/43A的最大占空比可达100%，而UC3 844/44A和UC3845/45A的最大占空比则只能达到50%。在实际应用过程中，死区时间不应起过振荡器时钟周期的15%。在死区时间内，也就是放电过程中，内部时钟信号将封锁输出端。

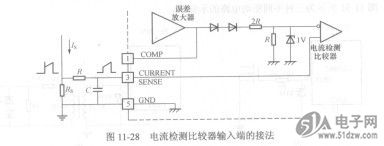

    电流检测比较器输入端的接法如图11-28所示。接地电阻Rs将电流检测信号转化为电压信号后输入电流检测放大器。在正常工作状态下，误差放大器将按照式（11-5）所表达的关系对Rs上的峰值电压信号进行控制。


    Rs可以直接与功率电路相连，或通过电流互感器与功率电路相连，如图11-29所示。在两种连接方法中，直接与功率电路相连比较简单，但其最大的缺点是功耗较大。而采用电流互感器连接，则能够有效减小Rs上的功耗，减小基极电流导致的误差。另外，采用这种方法，还能够实现电平移位，以消除以地电位为基准进行检测的不利影响。如果电流互感器的检测绕组与开关管串接在一起（见图11-29），电流波形的上升沿上将产生很大的电流尖峰，这通常是由整流二极管的反向恢复或变压器内部寄生电容造成的。如果不采取措施对产生的电沆尖峰信号进行抑制，将可能使控制器的输出脉冲意外中止。为了对电流脉冲进行衰减，可增加一个RC滤波网络（见图11-29），其时间常数应与电流尖峰持续的时间（通常为几百纳秒）大致相等。
