不同的应用有可能对晶E6B2-CWZ5B闸管的工作特性提出某项特殊要求。为了侧重于满足某项特殊用途的要求而对晶闸管基本结构或制造工艺的改进，即产生了种种新型的晶闸管。在我国习惯上称之为派生器件，或称特殊晶闸管。本节简略介绍快速、逆导、双向、光控及可关断等5种常用的派生晶闸管。
    双向晶闸管
    普通晶闸管实质上属于直流控制器件。要控制交流负载，就必须将两只晶闸管反极性并联，让每只晶闸管控制一个半波，为此晶闸管需用两套独立的触发电路，使用不够方便。双向晶闸管是在普通晶闸管的基础上发展而成的，它不仅能代替两只反极性并联的晶闸管，而且仅需一个触发电路，是目前比较理想的交流开关器件。其英文名称TRIAC  (Triode AC Switch)即三端双向交流开关之意。
    结构与工作原理

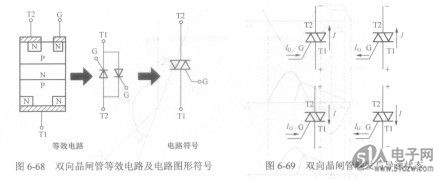

    双向晶闸管是由NPNPN五层半导体材料构成的三端半导体器件，其三个电极分别为主电极Tl、主电极T2和门极G。双向晶闸管的阳极与阴极之间具有双向导电的性能，其内部电路可以等效为两只普通晶闸管反向井联组成的组合管，双向晶闸管的内部等效电路及其电路图形符号如图6-68所示。
    双向晶闸管可以双向导通，即不论门极G端加上正还是负的触发电压，均能触发双向晶闸管在正、反两个方向导通，故双向晶闸管有四种触发状态。双向晶闸管触发与导通状态如图6-69所示。


    当门极G和主电极Tl相对于主电极T2为正（UTl> UT2.  UG> UT2，通常称为此触发方式为I+触发方式）或门极G和主电极T2相对于主电极Tl的电压为负（UT2< UT1、UG< UT1，通常称为此触发方式为I一触发方式）时，则晶闸管的导通方向为Tl一T2，此时Tl为阳极，当门极G和主电极T2相对于主电极Tl的电压为正（UT2> UTI、UG> UT1，通常称为此触发方式为III+触发方式）或门极G和主电极Tl相对于主电极T2的电压为负（UTl< UT2、UG< UT2，通常称为此触发方式为ni_触发方式）时，晶闸管的导通方向为T2一Tl，此时Tl为阴极，T2为阳极。


    无论双向晶闸管的主电极Tl与主电极T2之间所加电压极性是正向还是反向，只要门极G和主电极Tl（或T2）间加有正、负极性不同的触发电压，满足其必须的触发电流，晶闸管即可触发导通呈低阻状态。此时，主电极Tl、T2间的压降约1V。
    双向晶闸管一旦导通，即使失去触发电压，也能继续维持导通状态。当主电极Tl、T2电流减小至维持电流以下或Tl、T2间电压改变极性，且无触发电c，压时，双向晶闸管即可自动关断，只有重新施加触发电压，才能再次导通。加在门极G上的触发脉冲的大小或时间改变附，其导通电流就会相应改变。图6-70为双向晶闸管的伏安特性曲线。
