用万用表判断晶闸管的好坏
用万用表可以大致测量出晶闸E2E-X18MY1-Z管的好与坏。判断方法如图6-14所示。如杲测得阳极A与门极G以及阳极A与阴极K之间正、反向电阻值均很大，而门极G与阴极K之间有单向导电现象时，说明晶闸管是好的。

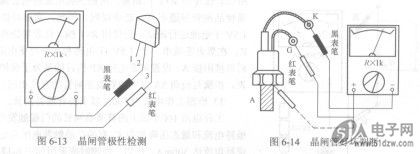

图6-13 晶闸管极性检测
图6-14晶闸管好坏判断

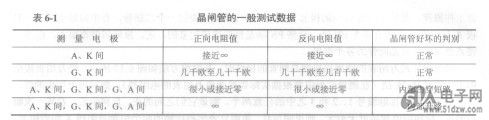

测量晶闸管门极G与阴极K之间的正、反向电阻时，一般而言，其正、反向电阻值相差较大，但有的晶闸管G、K间正、反向电阻值相差较小，只要反向电阻值明显比正向电阻值大就可以了。晶闸管的一般测试数据见表6-1。
用万用表判断晶闸管的好坏
用万用表可以大致测量出晶闸E2E-X18MY1-Z管的好与坏。判断方法如图6-14所示。如杲测得阳极A与门极G以及阳极A与阴极K之间正、反向电阻值均很大，而门极G与阴极K之间有单向导电现象时，说明晶闸管是好的。
图6-13 晶闸管极性检测
图6-14晶闸管好坏判断
测量晶闸管门极G与阴极K之间的正、反向电阻时，一般而言，其正、反向电阻值相差较大，但有的晶闸管G、K间正、反向电阻值相差较小，只要反向电阻值明显比正向电阻值大就可以了。晶闸管的一般测试数据见表6-1。
