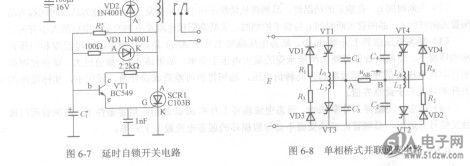

图6-7所示为一款延时白锁E2E-X10MY1-Z开关电路，接通图6-6普通晶闸管交流调光灯电路12V直流电源并闭合开关S后，由于电容Cl两端电压不能突变，三极管VT1截止，晶闸管SCR1不导通，继电器停止工作。随着电容Cl充电时间的延长，三极管VT1的基极电位逐渐上升，当VT1基极电位上升到高于1V时，三极管VT1导通，为晶闸管SCR1提供一个触发信号，随后晶闸管SCR1导通，继电器得电吸合，接通负载电路。只有12V直流电源中断或断开开关S后，晶闸管SCR1才能断开继电器的供电，进而切断负载供电。


    逆变电路
    图6-8所示为单向桥式逆变电路。电路中除了由晶闸管VT1～VT4和二极管VD1～VD4组成图6-7延时自锁开关电路的桥式逆变电路结构外，还有厶～厶和Cl NC4组成的换相电路。图6-8单相桥式并联逆变电路在该电路中VT1和VT2为一组，VT3和VT4为另一组。在某一时刻，电路中只有两个晶闸管导通，或者是VT1和VT2导通而VT3和VT4关断，此时负载中有电流流过，方向是从A流向B，UAB为正；或者是VT3和VT4导通而VT1和VT2关断，则负载中亦有电流流过，不过方向是从B流向A，UAB为负。在运行过程中，只要适当控制两组晶闸管的触发信号即可在输出AB端得到交变电压。按照图6-8的接线，在VT1和VT2导通时UAB为正；此时若同时触发VT3和VT4使之导通，则VT1和VT2会被关断，电压UAB立刻改变方向，UAB为负；在VT3和VT4导通后的某一时刻再同时触发VT1和VT2使之导通，则VT3和VT4会被同时关断，电压UAB又变为正。
