(1)单极型TVS的应用。

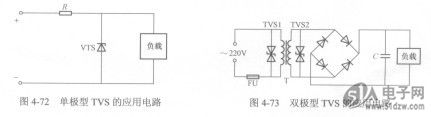

    电路如图4-72所示。图中尺是DS1-S-12V限流电阻，用于TVS的过流保护。TVS通过的最大电流取决于尺的大小。当输入端的直流电压超过TVS的工作电压值时，TVS将迅速反向击穿，使电压钳位，从而保护负载不受损坏。
    (2)双极型TVS的应用。
    双极型TVS的应用电路如图4-73所示。TVS被设置在电路的不同部位，对相应的电路电压进行钳位保护。其中，TVS1对电源变压器的输入端部分起保护作用，当输入端有高压浪涌脉冲引入时，不论脉冲方向如何，它能快速击穿导通，对输入电压进钳位。TVS2可对变压器输出端之后的电路实施保护，因为变压器是一个大的感性部件，在其前级熔断器断开的瞬间，感应到变压器之后的浪涌电压能被它钳位。
     检测方法
    (1)用万用表Rxlk挡测量管子的好坏。
    对于单极型的TVS，按照测量普通二极管的方法，可测出其正、反向电阻，一般正向电阻为4kQ左右，反向电阻为无穷大。若测得的正、反向电阻均为零或均为无穷大，则表明管子已经损坏。
    对于双极型的TVS，任意调换红、黑表笔测量其两引脚间的电阻值均应为无穷大，否则，说明管子性能不良或已经损坏。需注意的是，用这种方法对于管子内部断极或开路性故障是无法判断的。


    (2)测量反向击穿电压UB和最大反向漏电流糸。
    测试电路如图4-74所示。用绝缘电阻表提供测试电压。使用两块万用表，表I拨至直流500V电压挡，表II拨至直流ImA电流挡。测试时，摇动绝缘电阻表，观察万用表的读数，表I指示的即为反向击穿电压UB，表II指示的即为反向漏电流IR。
