典型应用
    双向触发二极管用途很广，除用来DS1E-M-48V触发双向晶闸管外，还可组成过压保护电路等。
    (1)触发双向晶闸管的调压电路。

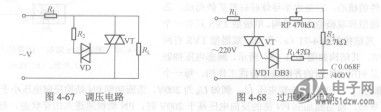

    采用双向触发二极管触发双向晶闸管的调压电路是一种典型而常用的触发电路，图4-67所示就是采用这种电路构成的调压电路。在一般情况下，双向触发二极管呈高阻截止状态，只有当外电压（不论正、负）的幅值大于其转折电压时，它便会击穿导通。
    当电路接通交流市电后，市电便通过负载电阻Ri及RP、R2向电容C充电。只要电容C上的充电电压高于双向触发二极管VD1的转折电压，电容C便通过限流电阻Ri以及双向触发二极管VD1向晶闸管VT的控制极放电，触发双向晶闸管VT导通。改变电位RP的阻值便可改变向电容C充电的速度，也就改变了双向晶闸管VT的导通角。由于双向触发二极管在正、反电压下均能工作，所以宦能在交流电的正、负两个半周内均能工作。


    (2)过压保护电路。
    图4-68所示为由双向触发二极管VD与双向晶闸管VT构成的过压保护电路。当电压正常工作时，加在双向触发二极管VD两端的电压小于转折电压，VD不导通，双向晶闸管处于截止状态，负载RL可得到正常的供电；当供电电源的瞬态电压过压时，加在双向触发二极管VD的两端电压便会大于转折电压，双向触发二极管VD导通，并触发双向晶闸管VT使其也导通，将瞬态峰值电压钳位，从而保护负载RL免受过压损害。
