在本章，除介绍板层的应用外，还会着重介RT9933GQW绍与电源板层相关或类似的功能，例如，分割板层、覆铜、铺铜、禁置区等。

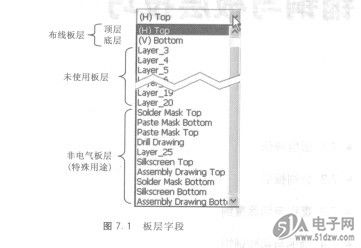

    在编辑区左上方有一个板层字段，其中列出了所有板层，如图7.1所示，我们可从中选择所要操作的板层。其中，(H) Top项为顶层（或称为元件面），括号中的H代表在此板层中，将进行水平走线( Horizontal)；(V)  Bottom项为底层（或称为焊锡面），括号中的V代表在此板层中，将进行垂直走线(Vertical)；在这两项之间（包含这两项）为电气板层，其中是进行信号布线的板层，以及整片是铜的电源板层。在图7.1中，(H) Top项与(V) Bottom项之间没有任何选项，表示目前所设计的电路板是双面板，程序预设的工作板层，就是双层板。Layer_?？项为尚未被使用的板层，而其他板层则为特殊用途的非电气板层。
