本电路采用以发光二极管跳跃RN739D显示通话时间的流逝，以提醒通话人控制讲话时间，以节省通话时间。

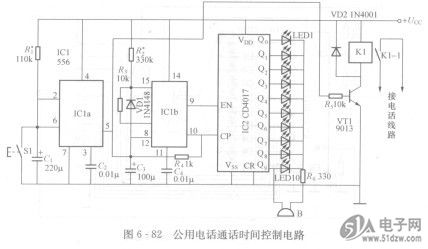

    公用电话通话时间控制电路如图6 - 82所示。电路主要由一块556时基电路和一块十进制计数／分配器CD4017组成。ICla组成单稳态延时电路，它可对IClb及IC2实施延时3min的控制。IClb组成多谐振荡器，其输出端⑨脚输出的脉冲送人IC2的时钟输入端EN，作为计数脉冲使用。IC2与发光二极管构成时间流逝显示器，LED1为闲置通电指示，LED2～LED10为时间显示。


    其工作过程简述如下：当按动一下Sl时，Cl上的电荷放尽，ICla②脚受触发，其⑤脚输出高电平，VT1导通，继电器Kl吸合，Kl的触点接通电话电路供使用。ICla⑤脚输出的高电乎同时使IClb的复位端⑩脚和IC2的时钟输入端CP为高电平，IClb组成的振荡器起振，其振荡周期定为T一20s，振荡信号从IClb⑨脚输出，直接加到IC2的另一时钟输入端EN，IC2开始计数，其Qo～Q9输出端依次会轮流出现高电平，使LED2～LED10依次点亮一个。当第一个脉冲加入IC2时，Qi输出高电平，将LED2点亮在以后的时间里每隔20s，IClb便输出一个脉冲，发光二极管便会跳动一位。当LED9发光20s以后，IClb输出的最后一个脉冲的下降沿，使IC2的Q9为高电平，使LED10友光显示，与此同时有源蜂鸣器B发出“嘟、嘟……”声响提醒打电话者。当3min时间到达时，ICla②脚的电位，其⑤脚变为低电平，IClb被控制复位停止振荡，VT1也截止，继电器Kl失电切断电话线。
