九路彩灯控制USB004器电路如图6-72所示。IC2是一块十进制计数／分配器CD4017，它是电路的控制核心。IC1为六非门电路CD4069，其中的非门1、2构成多谐振荡器，向IC2提供时钟脉冲，Sl为振荡起动开关，平时Sl闭合，多谐振荡器停振，无计数脉冲输出。使用时．将Sl打开，多谐振荡器工作，向外输出计数脉冲。


    电路刚通电瞬间，经Ri、Cl微分电路形成的正尖脉冲加到IC2的Cr端，使IC2自动清零，此时只有Qo输出端为高电平，其余的Qi～Q9输出端均为低电平。此时若打开Sl，则IC2开始计数。当第一个时钟脉冲到来时，IC2Qi端输出高电平，使VT1导通，将灯Hl点亮；当第二个时钟脉冲到来时，Q2端输出高电平，VT2导通，H2点亮Hl熄灭……以此类推，当第九个时钟脉冲到来时，VT9导通，将灯H9点亮，H1～H8均熄灭。当Q9输出高电平的同时，该高电平经VD1、C2反馈到IC2的Cr端，使IC2复位清零，Qo输出高电平……如此周而复始Qi～Q9依次出现高电平，灯H1～H9彩灯依次点亮，依次熄灭。

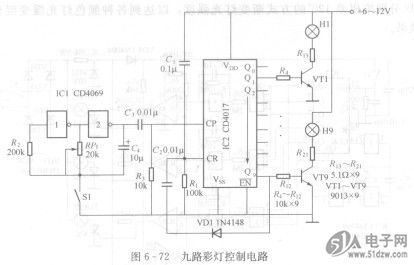

    图6 - 72九路彩灯控制电路
    调节RPi可以改变多谐振荡器的频率，从而可控制彩灯循环的速度。
