该电路是一个占空比可调的UPG174TA-E3定时电路，可用于排气扇的间歇排气控制，每隔50mln，排气lOmin，可定时8h。

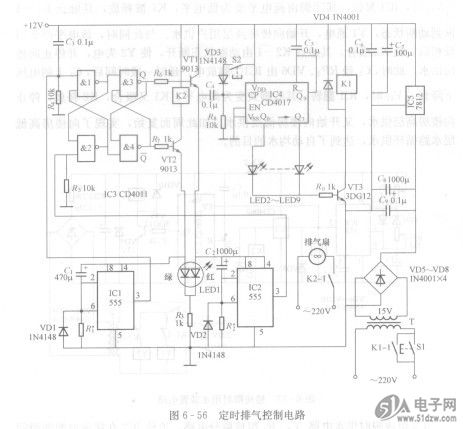

    定时排气控制电路如图6-56所示。电路申的IC1、Cl和Ri组成lOmin定时器，IC2、Cz、R2*组成50min定时器。VD1、VD2与LED1组成两个定时器的放电回路，IC3组成RS触发器，IC4组成计数器，LED2～1。ED8用做时间限时。
    在按下电源开关Sl的瞬间，IC4被清零，其输出端Q0输出高电平，LED2被点亮，VT3导通，，继电器Kl得电吸合，其触点Kl-l闭合，使Sl自保。与此同时，触发器的S端呈高电平，触发器输出端Q也为高电平，使VT1导通，LED1中的红灯被点亮，表示排气扇没有工作。此时IC2与电源接通，50min定时器开始工作。50min定时结束时，IC2③脚输出高电平，使触发器翻转。其输出端Q呈低电平，VT1截止，LED1中的红灯熄灭，IC2因失电而停止工作；Q输出端同时变为高电平，使VT2导通，LED1中的绿灯点亮，继电器K2得电吸合，其触点K2-1闭合，排气扇得电工作，同时IC1得电，lOmin定时器开始工作。当lOmin定时结束时，IC1③脚输出高电平，使触发器再生发生翻转，Q端输出高电平，VT1再次导通。IC4的CP端得到一个高电平脉冲，使IC4的Qo端输出低电平。LED2熄灭，Qi端输出离电平，LED3点亮。同时，IC2又得电开始工作，就这样又开始了下个循环。直到IC4的Q7端由高电平转为低电平，Q8端为高电平时，VT3截止，Kl失电释放，使Kl-l触点断开，整个电路才停止工作，电路可通过S2设定定时时间。
